راهنمای جامع ربات کارتزین
ربات کارتزین، که با نامهای رباتهای گانتری یا رباتهای خطی نیز شناخته میشوند، یکی از اساسیترین و پرکاربردترین انواع رباتهای صنعتی هستند. طراحی ساده و حرکت خطی آنها، به همراه عملکرد قابلاطمینان، این رباتها را به ابزاری…
ربات کارتزین، که با نامهای رباتهای گانتری یا رباتهای خطی نیز شناخته میشوند، یکی از اساسیترین و پرکاربردترین انواع رباتهای صنعتی هستند. طراحی ساده و حرکت خطی آنها، به همراه عملکرد قابلاطمینان، این رباتها را به ابزاری ارزشمند در تولید، اتوماسیون و صنایع مختلف تبدیل کرده است. این پست وبلاگ بهعنوان یک راهنمای جامع برای رباتهای کارتزین عمل میکند و همه چیز را از تاریخچه و اصول کاری گرفته تا کاربردها، مزایا و روندهای آینده آنها پوشش میدهد.
چه شما یک مهندس باشید، یک صاحب کسبوکار که به دنبال اتوماسیون است، یا یک علاقهمند به فناوری، این مقاله جامع دانش لازم برای درک رباتهای کارتزین و نقش حیاتی آنها در سیستمهای اتوماسیون مدرن را به شما ارائه میدهد.
ربات کارتزین چیست؟

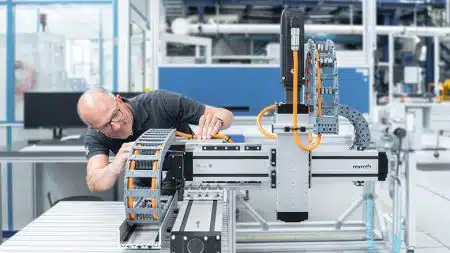

ربات کارتزین نوعی ربات صنعتی است که حرکت آن بر اساس سیستم مختصات کارتزین (محورهای X، Y، Z) انجام میشود. این بدان معناست که ربات در امتداد خطوط مستقیم حرکت کرده و بهصورت خطی در یک یا چند محور حرکت میکند.
نام کارتزین از رنه دکارت، ریاضیدان و فیلسوف فرانسوی گرفته شده است که سیستم مختصات کارتزین را توسعه داد. این سیستم مختصات پایه ریاضیاتی حرکت و کنترل این رباتها را فراهم میکند.
ویژگیهای رباتهای کارتزین
– حرکت خطی: رباتهای کارتزین در خطوط مستقیم عمل میکنند، که حرکت آنها را ساده و قابل پیشبینی میسازد.
– سه محور: آنها برای حرکت در محور X (چپ و راست)، محور Y (جلو و عقب)، و محور Z (بالا و پایین) طراحی شدهاند.
– طراحی ماژولار: رباتهای کارتزین بسیار قابلتنظیم هستند و میتوان آنها را برای وظایف گوناگون با تنظیم محورها، ریلها و انتهای عملگر (End Effector) سفارشی کرد.
–دقت و تکرارپذیری بالا: به دلیل حرکت مستقیم و ساده، رباتهای کارتزین در کاربردهایی که نیاز به دقت و تکرار دارند، بسیار خوب عمل میکنند.
رباتهای کارتزین در کاربردهایی مانند عملیات جابهجایی، پرینت سهبعدی، ماشینکاری CNC و حملونقل مواد بهطور گستردهای استفاده میشوند، و این موضوع آنها را به یکی از ابزارهای اتوماسیون چندمنظوره تبدیل کرده است.
تاریخچه رباتهای کارتزین
ایده رباتهای کارتزین به نخستین پیشرفتها در رباتیک و اتوماسیون صنعتی بازمیگردد. بیایید نگاهی به نقاط عطف کلیدی در تاریخ آنها بیندازیم:
پایههای اولیه
– قرن 17 میلادی: رنه دکارت سیستم مختصات کارتزین را معرفی کرد، که پایه ریاضیاتی برای حرکت خطی و موقعیتیابی را فراهم کرد.
– قرن 18 و 19 میلادی: انقلاب صنعتی منجر به توسعه ماشینهایی با حرکت خطی مانند دستگاههای تراش و فرز شد که میتوان آنها را به عنوان پیشگامان رباتهای کارتزین در نظر گرفت.
تولد رباتیک
– دهه 1950 میلادی: اولین نسل رباتهای صنعتی، مانند ربات Unimate، ظهور کردند که وظایف تکراری ساختاریافته را انجام میدادند. اگرچه این رباتها کارتزین نبودند، اما ورود آنها آغازگر استفاده از رباتها در تولید بود.
– دهه 1960 تا 1970 میلادی: با افزایش تقاضا برای اتوماسیون، نیاز به رباتهای سادهتر و دقیقتر منجر به توسعه رباتهای کارتزین شد.
تکامل مدرن
– دهه 1980 تا 1990 میلادی: رشد ماشینکاری CNC (کنترل عددی کامپیوتری) و پرینت سهبعدی تقاضا برای رباتهای کارتزین را به دلیل دقت و سازگاری آنها افزایش داد.
– دهه 2000 تاکنون: پیشرفتها در فناوریهای رباتیک و اتوماسیون، رباتهای کارتزین را کارآمدتر، مقرونبهصرفهتر و چندمنظورهتر کرده است و جایگاه آنها را در صنایع مختلف تثبیت کرده است.
ربات کارتزین چگونه کار میکند؟
عملیات ربات کارتزین بر اساس سیستم مختصات کارتزین است و به حرکتهای سیستمهای خطی متکی است. در اینجا نحوه کار این رباتها توضیح داده شده است:
محورهای حرکتی
1. محور X: حرکت در جهت افقی (چپ و راست).
2. محور Y: حرکت در جهت عمق (جلو و عقب).
3. محور Z: حرکت در جهت عمودی (بالا و پایین).
هر محور توسط موتورهایی (مانند موتورهای پلهای یا سروو موتورها) هدایت میشود و توسط ریلهای خطی یا یاتاقانها هدایت میشود تا حرکت دقیق و روان را تضمین کند.
سیستم کنترلی
رباتهای کارتزین توسط یک کنترلر ربات کنترل میشوند که دستورات را از یک رابط برنامهنویسی یا نرمافزار تفسیر میکند. کنترلر حرکات مورد نیاز در هر محور را برای دستیابی به موقعیت و انجام وظیفه مورد نظر محاسبه میکند.
انتهای عملگر
انتهای عملگر ابزاری است که به بازوی ربات متصل شده و با قطعه کار تعامل دارد. انتهای عملگرهای رایج شامل موارد زیر هستند:
– گیرهها برای جابهجایی
– اسپیندلها برای ماشینکاری CNC
– نازلها برای پرینت سهبعدی
اجزای اصلی ربات کارتزین
اجزای اصلی ربات کارتزین شامل موارد زیر است:
عملگرهای خطی
عملگرهای خطی حرکت خطی مورد نیاز برای عملکرد ربات را فراهم میکنند. آنها شامل یک موتور، ریل هدایتگر و مکانیزم حرکت (مانند پیچ بالاسکرول یا تسمه) هستند.
موتورها
موتورها مسئول هدایت عملگرهای خطی هستند. انواع رایج موتورهای مورد استفاده در رباتهای کارتزین عبارتند از:
– موتورهای پلهای: معروف به دقت و کنترل.
– سروو موتورها: برای کاربردهای نیازمند سرعت و گشتاور زیاد مناسب هستند.
قاب ربات
قاب ربات به عنوان ستون فقرات ساختاری ربات عمل میکند و از عملگرهای خطی و سایر اجزا پشتیبانی میکند.
کنترلر
کنترلر به عنوان مغز ربات عمل کرده و دستورات ورودی را پردازش میکند و سیگنالهایی به موتورها ارسال میکند تا وظایف را انجام دهند.
انتهای عملگر
انتهای عملگر ابزاری است که وظیفه واقعی را انجام میدهد، مانند گرفتن، جوش دادن، برش دادن یا توزیع مواد.
حسگرها
حسگرها بازخورد مورد نیاز برای کنترلر را فراهم میکنند تا دقت و ایمنی را تضمین کنند. حسگرهای رایج عبارتند از:
– سوئیچهای محدودکننده برای جلوگیری از حرکت بیش از حد
– انکودرهای موقعیت برای اندازهگیری دقیق
کاربردهای رباتهای کارتزین
رباتهای کارتزین بسیار چندمنظوره هستند و در طیف گستردهای از صنایع استفاده میشوند. اینجا تعدادی از کاربردهای رایج آنها آورده شده است:
عملیات جابهجایی
رباتهای کارتزین در انجام وظایف تکراری مانند برداشتن اشیا از یک مکان و قرار دادن آنها در مکانی دیگر مهارت دارند. این کاربرد معمولاً در خطوط تولید، بستهبندی و مرتبسازی دیده میشود.
پرینت سهبعدی
در پرینت سهبعدی، رباتهای کارتزین حرکت هد پرینت را در امتداد محورهای X، Y و Z کنترل میکنند تا لایههای دقیق مواد را ایجاد کنند.
ماشینکاری CNC
رباتهای کارتزین در ماشینهای CNC برای انجام وظایف برش، حفاری و فرزکاری با دقت بالا استفاده میشوند.
حملونقل مواد
آنها اغلب برای جابجایی و موقعیتدهی مواد در انبارها، کارخانهها و دیگر محیطهای صنعتی استفاده میشوند.
بازرسی و تست
رباتهای کارتزین میتوانند با دوربین یا حسگرهایی مجهز شوند تا بازرسیهای کیفی و تستها را در خطوط تولید انجام دهند.
کاربردهای دارویی و پزشکی
در صنایع دارویی، رباتهای کارتزین برای وظایفی مانند پر کردن سرنگ، جابهجایی لولههای آزمایش و مونتاژ دستگاههای پزشکی استفاده میشوند.
مزایای رباتهای کارتزین
رباتهای کارتزین مزایای زیادی ارائه میدهند که آنها را به گزینهای محبوب برای اتوماسیون تبدیل کرده است:
سادگی
طراحی و حرکت ساده آنها باعث میشود که فهم، راهاندازی و نگهداری آنها آسان باشد.
دقت و تکرارپذیری
رباتهای کارتزین بسیار دقیق هستند و میتوانند وظایف را با حداقل تغییرات تکرار کنند، که آنها را برای کاربردهای نیازمند سازگاری ایدهآل میسازد.
مقرونبهصرفه بودن
در مقایسه با رباتهای پیچیدهتر مانند SCARA یا ربات مفصلی، رباتهای کارتزین نسبتاً ارزانتر هستند.
قابلیت تنظیم
طراحی ماژولار آنها امکان تنظیم و پیکربندی برای وظایف خاص را فراهم میکند و انعطافپذیری را در طیف گستردهای از کاربردها ارائه میدهد.
قابلیت گسترشپذیری
رباتهای کارتزین را میتوان در اندازههای مختلف، بسته به کاربرد، طراحی کرد، که آنها را برای وظایف کوچک و بزرگ مناسب میسازد.
محدودیتهای رباتهای کارتزین
با وجود مزایای فراوان، رباتهای کارتزین محدودیتهایی نیز دارند:
محدودیت در دامنه حرکت
رباتهای کارتزین به حرکات خطی محدود هستند و برای وظایفی که نیاز به حرکتهای پیچیدهتر یا چندجهتی دارند، مناسب نیستند.
نیاز به فضای زیاد
طراحی خطی این رباتها اغلب به فضای بیشتری نسبت به سایر انواع رباتها نیاز دارد.
سرعت کمتر
رباتهای کارتزین معمولاً نسبت به سایر رباتها مانند SCARA یا رباتهای دلتا سرعت کمتری دارند.
مقایسه با سایر انواع رباتها
برای درک بهتر، بیایید رباتهای کارتزین را با سایر رباتهای صنعتی مقایسه کنیم:
برنامهریزی ربات کارتزین
برنامهریزی ربات کارتزین شامل تعریف حرکات و وظایف آن با استفاده از زبان برنامهنویسی یا نرمافزار مناسب است. روشهای رایج برنامهریزی عبارتند از:
– G-Code: زبانی که معمولاً در ماشینکاری CNC و پرینت سهبعدی استفاده میشود.
– نرمافزارهای اختصاصی ربات: بسیاری از تولیدکنندگان نرمافزارهای اختصاصی برای برنامهریزی رباتهای خود ارائه میدهند.
– ادغام با PLC: رباتهای کارتزین را میتوان با استفاده از PLC (کنترلکنندههای منطقی برنامهپذیر) کنترل کرد، که امکان ادغام آسان در سیستمهای صنعتی را فراهم میکند.
روندهای آینده در رباتیک کارتزین
با پیشرفت فناوری، رباتهای کارتزین نیز در حال توسعه هستند و قابلیتها و کاربردهای جدیدی پیدا میکنند:
ادغام با اینترنت اشیاء (IoT)
رباتهای کارتزین هوشمند که به اینترنت اشیاء متصل هستند، میتوانند دادههای لحظهای برای نظارت و تعمیر و نگهداری پیشبینیشده ارائه دهند.
هوش مصنوعی و یادگیری ماشین
رباتهای کارتزین مجهز به هوش مصنوعی میتوانند خود را با وظایف جدید تطبیق دهند و عملکرد خود را در طول زمان بهینه کنند.
کوچکسازی
رباتهای کارتزین کوچکتر در حال توسعه هستند تا در صنایع الکترونیک و کاربردهای پزشکی استفاده شوند.
رباتهای مشارکتی
رباتهای کارتزین در حال طراحی هستند تا بتوانند بهصورت ایمن و کارآمد در کنار انسانها کار کنند.
نتیجهگیری
رباتهای کارتزین ستون فقرات اتوماسیون صنعتی هستند و دقت، قابلیت اطمینان و مقرونبهصرفه بودن را در طیف گستردهای از کاربردها ارائه میدهند. سادگی و تطبیقپذیری آنها، آنها را به انتخابی ایدهآل برای وظایف نیازمند حرکت خطی تبدیل کرده است. پیشرفتهای مداوم در فناوری همچنان پتانسیلهای آنها را گسترش میدهد.
با افزایش استفاده از اتوماسیون در صنایع، رباتهای کارتزین همچنان بهعنوان یک جزء حیاتی در چشمانداز مدرن تولید باقی خواهند ماند و کارایی و نوآوری را به روشهایی که هنوز کاملاً کشف نشدهاند، هدایت خواهند کرد.
با درک اصول، کاربردها و روندهای آینده رباتهای کارتزین، کسبوکارها و مهندسان میتوانند تصمیمات آگاهانهای درباره استفاده از این فناوری قدرتمند در عملیات خود بگیرند.
